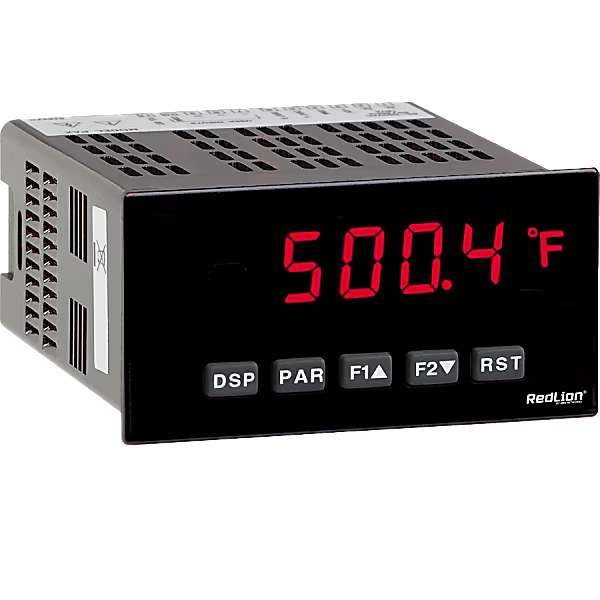

Medidor de panel PAXT0000 de Red Lion Controls, temperatura, 1/8 DIN, 5 dígitos, LED rojo, alimentación CA.

Los medidores de panel analógicos PAX® ofrecen numerosas características y capacidades de rendimiento para adaptarse a una amplia gama de aplicaciones industriales. Están disponibles en cinco modelos diferentes para gestionar diversas entradas analógicas, incluyendo voltaje/corriente CC, voltaje/corriente CA, proceso, temperatura y galgas extensométricas. Consulte las páginas 4 a 6 para obtener más información sobre los modelos específicos. Las tarjetas opcionales permiten configurar el medidor para las aplicaciones actuales, a la vez que facilitan las actualizaciones para futuras necesidades. Los medidores emplean una brillante pantalla LED de 0,56". La unidad está disponible con un LED rojo legible a la luz del sol o un LED verde estándar. La intensidad de la pantalla se puede ajustar desde aplicaciones en cuarto oscuro hasta legible a la luz del sol, lo que la hace ideal para su visualización en entornos con mucha luz. Los medidores cuentan con una memoria de lecturas MÁXIMAS y MÍNIMAS con tiempo de captura programable. Este tiempo de captura se utiliza para evitar la detección de lecturas máximas o mínimas falsas que pueden ocurrir durante el arranque o eventos inusuales del proceso. El totalizador de señales (integrador) puede utilizarse para calcular un producto de entrada de tiempo. Esto permite obtener una lectura del caudal totalizado, calcular los intervalos de servicio de motores o bombas, etc. El totalizador también puede acumular operaciones de pesaje por lotes. Las tarjetas de salida digital opcionales proporcionan al medidor hasta cuatro salidas de punto de ajuste. Las tarjetas están disponibles con salidas de relé doble, relé cuádruple, transistor de sumidero cuádruple, transistor de fuente cuádruple/controlador SSR o salidas de triac doble/controlador SSR doble. Las alarmas de punto de ajuste se pueden configurar para adaptarse a diversos requisitos de control y alarma. Las funciones de comunicación y bus también están disponibles como tarjetas opcionales. Estos incluyen RS232, RS485, Modbus, DeviceNet y Profibus-DP. Los valores de lectura y los valores de alarma de consigna se pueden controlar a través del bus. Además, los medidores cuentan con una función que permite que un ordenador remoto controle directamente las salidas del medidor. Con una tarjeta RS232 o RS485 instalada, es posible configurar el medidor mediante un programa basado en Windows®. Los datos de configuración se pueden guardar en un archivo para su posterior recuperación. Una señal de salida de CC lineal está disponible como tarjeta opcional. La tarjeta proporciona señales de 20 mA o 10 V. La salida se puede escalar independientemente del rango de entrada y permite rastrear las lecturas de entrada, totalizador, máximo o mínimo. Una vez configurados los medidores, se puede bloquear la lista de parámetros para evitar modificaciones posteriores o solo se puede acceder a los valores de consigna. Los medidores han sido diseñados específicamente para entornos industriales hostiles. Con un bisel sellado NEMA 4X/IP65 y pruebas exhaustivas de efectos de ruido según los requisitos CE, el medidor ofrece una solución robusta pero fiable.
