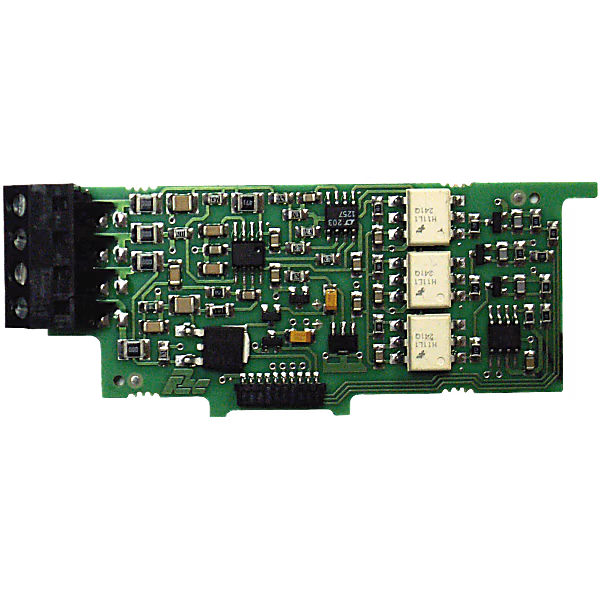

Tarjeta PAXCDL10 de Red Lion Controls, enchufable, 0,17 %, 1/3500, salida analógica, 10 ms (típico), 50 V, serie PAX.

El medidor PAX puede equiparse con hasta tres tarjetas opcionales. Las ranuras de las tarjetas opcionales están dedicadas a una función específica.
Las funciones de las tarjetas opcionales son:
comunicaciones serie, salida analógica y salida de consigna.
Solo se puede instalar una tarjeta de cada categoría de función. Las tarjetas de consigna enchufables ofrecen dos relés FORM-C (5 A), cuatro relés FORM-A (3 A) o salidas lógicas de colector abierto cuádruples (sinking o quad source). Las salidas pueden asignarse a cualquier valor de la pantalla de caudal o totalizador y configurarse para adaptarse a diversos requisitos de control y alarma. La tarjeta enchufable de salida CC lineal proporciona señales de 20 mA o 10 V. La salida puede escalarse independientemente del rango de entrada y puede rastrear cualquier pantalla de caudal o totalizador.
Las tarjetas opcionales también ofrecen capacidades de comunicación y bus, como RS232, RS485, Modbus, DeviceNet y Profibus-DP. Los valores de lectura y los valores de alarma de consigna se pueden controlar a través del bus. Además, el medidor cuenta con una función que permite que un dispositivo serial remoto controle directamente las salidas del medidor.

Características: Kit de etiquetas PAX: 189 unidades de ingeniería diferentes, etiquetas insertadas dentro de la unidad. Bloque de terminales y conector de desconexión rápida.
