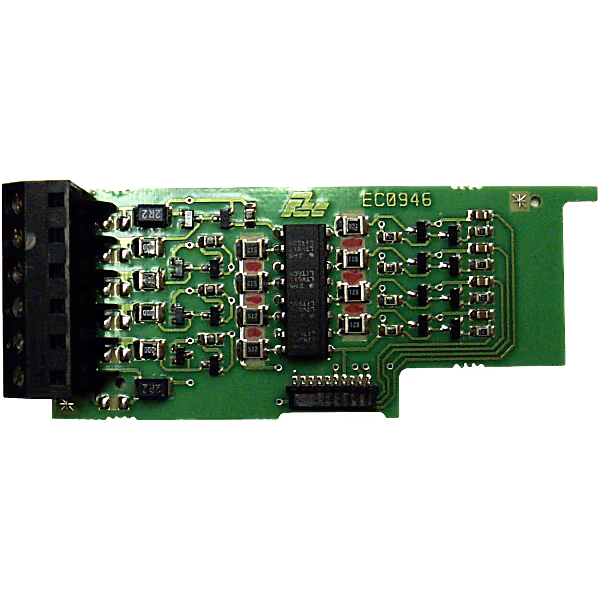

Medidor de panel PAXCDS30 de Red Lion Controls, tarjeta opcional para totalizador de doble tasa, salida de sumidero de punto de ajuste cuádruple.

El medidor PAX puede equiparse con hasta tres tarjetas opcionales. Las ranuras de las tarjetas opcionales están dedicadas a una función específica.
Las funciones de las tarjetas opcionales son:
comunicaciones serie, salida analógica y salida de consigna.
Solo se puede instalar una tarjeta de cada categoría de función. Las tarjetas de consigna enchufables ofrecen dos relés FORM-C (5 A), cuatro relés FORM-A (3 A) o salidas lógicas de colector abierto cuádruples (sinking o quad source). Las salidas pueden asignarse a cualquier valor de la pantalla de caudal o totalizador y configurarse para adaptarse a diversos requisitos de control y alarma. La tarjeta enchufable de salida CC lineal proporciona señales de 20 mA o 10 V. La salida puede escalarse independientemente del rango de entrada y puede rastrear cualquier pantalla de caudal o totalizador.
Las tarjetas opcionales también ofrecen capacidades de comunicación y bus, como RS232, RS485, Modbus, DeviceNet y Profibus-DP. Los valores de lectura y los valores de alarma de consigna se pueden controlar a través del bus. Además, el medidor cuenta con una función que permite que un dispositivo serial remoto controle directamente las salidas del medidor.

Características: Kit de etiquetas PAX: 189 unidades de ingeniería diferentes, etiquetas insertadas dentro de la unidad. Bloque de terminales y conector de desconexión rápida.
