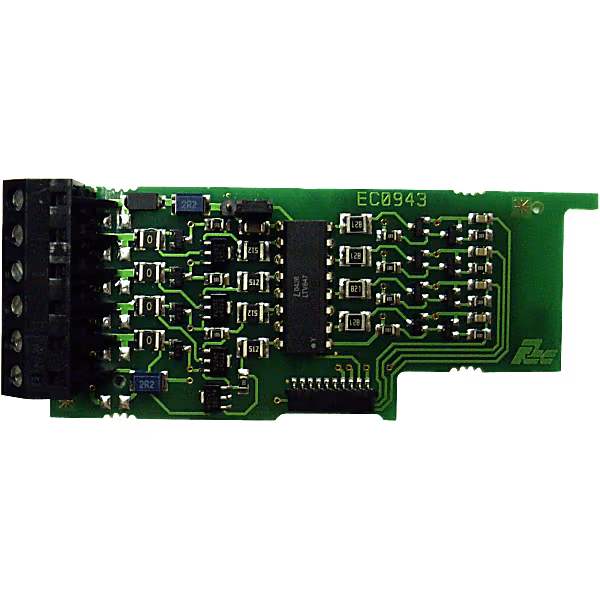

Tarjeta enchufable PAXCDS40 de Red Lion Controls para usar con el medidor de pantalla de doble línea PAX2A, serie PAX.

Tarjetas de salida enchufables opcionales, listadas en cULus, certificadas por CSA y con marcado CE

Red Lion Controls PAXCDS40 es una tarjeta enchufable opcional de salida de colector abierto de fuente cuádruple para usar con los medidores de la serie PAX. La salida presenta cuatro transistores PNP de fuente aislados. Solo se puede instalar una tarjeta de punto de ajuste a la vez. Las tarjetas opcionales se enchufan directamente en la placa de circuito principal del medidor.

Tarjetas enchufables de la serie PAX:
Los medidores de la serie PAX pueden equiparse con hasta tres tarjetas enchufables opcionales, solo se puede instalar una tarjeta de cada tipo de función a la vez. Los tipos de función son: Salida CC lineal (PAXCDL), Comunicaciones (PAXCDC) y Alarmas de punto de ajuste (PAXCDS).
Las tarjetas enchufables se pueden instalar inicialmente o en una fecha posterior.

Especificaciones:
Colector abierto de fuente cuádruple: PAXCDS40
Tipo: Cuatro transistores PNP de fuente aislados.
Aislamiento a los comunes de entrada del sensor y del usuario: 500 Vrms durante 1 min.
Voltaje de funcionamiento: 50 V. No aislado de los demás comunes.
Clasificación: Alimentación interna: 24 VCC ±10 %, 30 mA máx. en total para las cuatro salidas.
Alimentación externa: 30 VCC máx., 100 mA máx. por salida.
