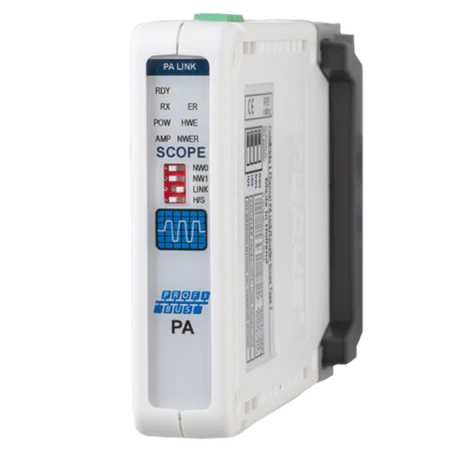

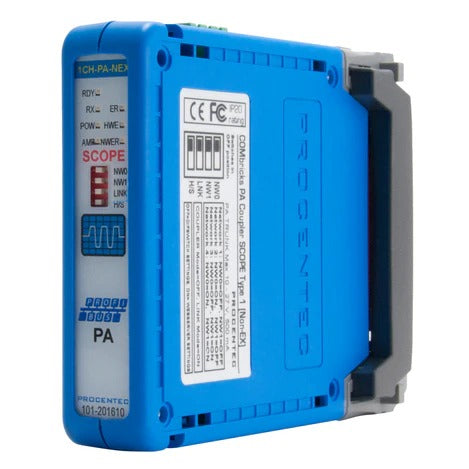

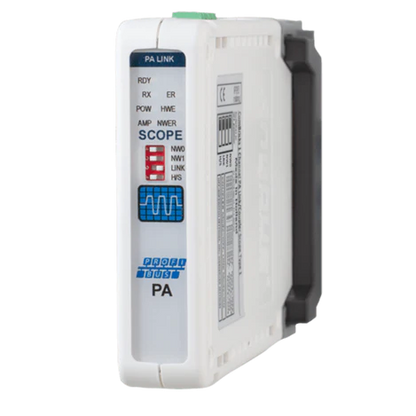

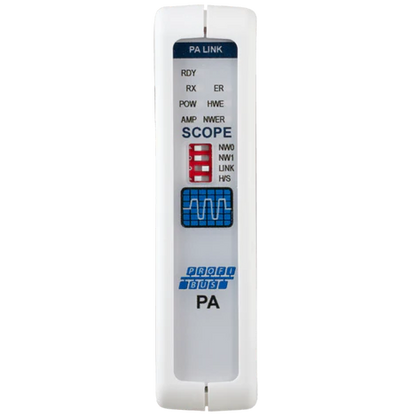

El PA Link/Coupler ComBricks es un módulo inteligente de una vía diseñado para facilitar una integración fluida entre sistemas PROFIBUS DP y PROFIBUS PA. Este dispositivo no solo alimenta los equipos conectados, sino que también transmite telegramas desde el backplane, lo que permite un diagnóstico completo del segmento PA directamente por Ethernet.
Incorpora herramientas avanzadas como ProfiTrace y un osciloscopio interno, ideales para mantenimiento remoto y supervisión continua del estado del bus. Su modo de funcionamiento puede alternarse mediante un selector de dos posiciones (modo enlace o modo acoplador), adaptándose a velocidades de hasta 12 Mbps en modo básico o 1.5 Mbps en modo acoplador. Ofrece soporte para fuentes de alimentación de 10 a 24 VDC con una corriente máxima de 500 mA en el segmento PA.
Además, incluye capacidades de monitoreo para couplers o enlaces de terceros incluso si el dispositivo no está alimentado. Se entrega junto con su base backplane para integración inmediata en el sistema ComBricks, compatible con mantenimiento remoto vía Ethernet y el uso de herramientas de gestión de activos.
| Especificaciones | Detalle |
|---|---|
| Backplane | Soporte para hasta 10 módulos de alta velocidad, hasta 32 módulos en total |
| Dimensiones | 140 x 110 x 25 mm |

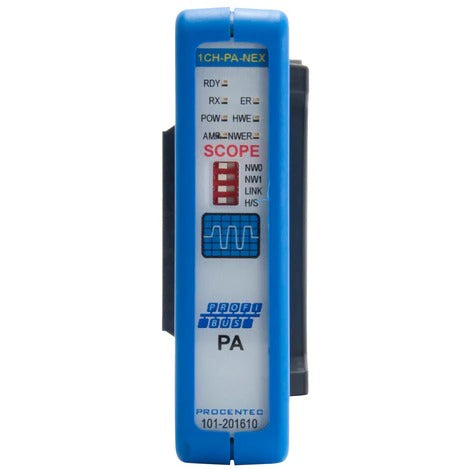

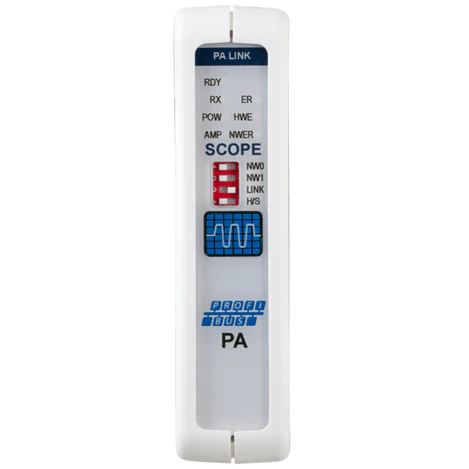

| Indicadores LED | LEDs de diagnóstico |
| Interfaces |
Cable PROFIBUS PA - Longitud máx. 1900 m (dependiente de la corriente del troncal) - Diámetro del cable < 2.5 mm² (trenzado o sólido) - Terminación PA automática (activada en modo acoplador) |
| Conectores |
2 terminales de tornillo PA extraíbles (1 a 1) - PA-, PA+ - SH (puesta a tierra directa) - I (puesta a tierra indirecta) |

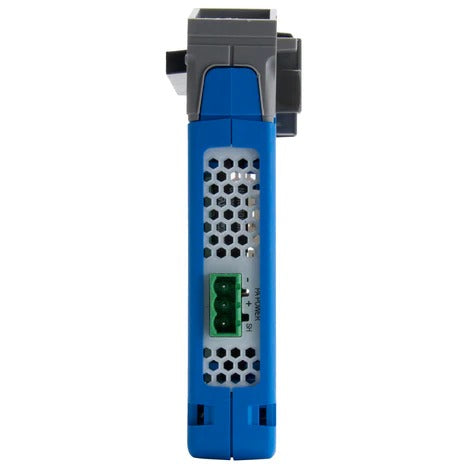

| Conector de alimentación extraíble |
--, + (11 .. 28 V) - SH (puesta a tierra directa) |
| Especificaciones PROFIBUS DP |
- No requiere dirección - Tslot debe ajustarse |
| Servidor Web Interno |
- Imágenes de osciloscopio de dispositivos conectados (diferencial) - Señales del bus: último, mínimo y máximo - Gráfico de barras de dispositivos conectados - Alertas por correo electrónico en errores de telegrama y señales bajas |

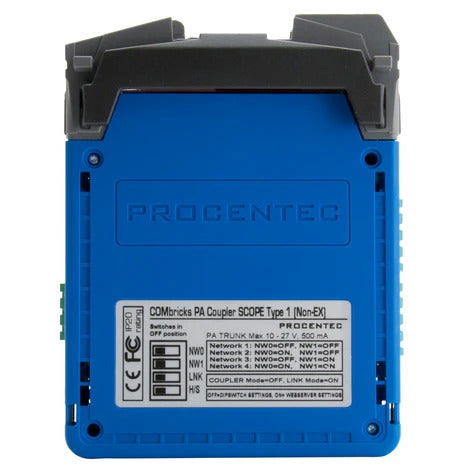

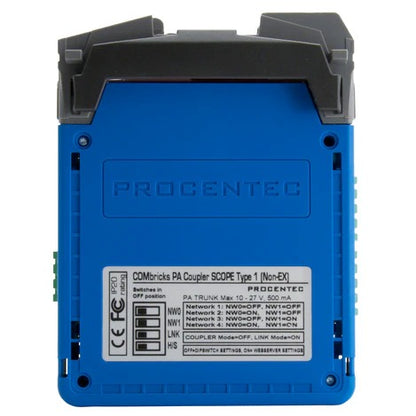

| Redes | Hasta 4 redes PROFIBUS (configurable por interruptores DIP o webserver) |
| Alimentación PROFIBUS PA |
- Voltaje ajustable 10 - 27 V (trunk no Ex) - Corriente del troncal: 500 mA - Consumo: 10 mA en todos los modos - Hasta 32 dispositivos (depende del consumo) - Velocidad PA: 31.25 kbps |
| Consumo energético | ± 350 mA |
| Fuente de alimentación | Proporcionada a través del backplane |
| Peso del producto | 133 g |
| Protocolos compatibles | DP-V0, DP-V1, DP-V2, FDL, MPI, FMS, PROFIsafe, PROFIdrive y cualquier otro protocolo basado en FDL |
| Rango de temperatura | 0°C a +60°C (32°F a 140°F) |
| Velocidad de transmisión | 9.6 kbps - 1.5 Mbps (detección automática, incluye 45.45 kbps) |
