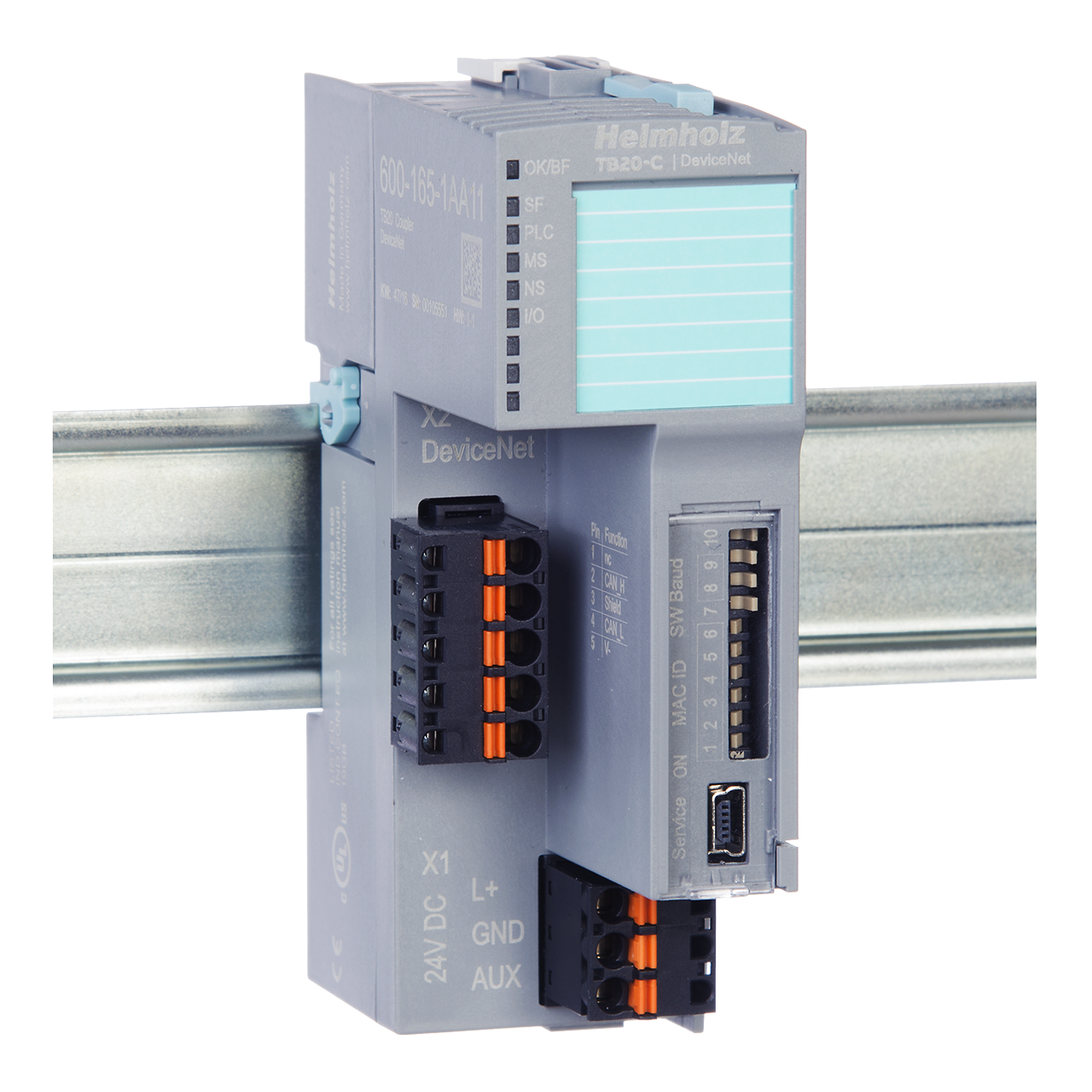

El acoplador de bus DeviceNet Slave conecta el bus DeviceNet a los módulos periféricos. Como servidor del grupo 2, el acoplador es compatible con el "Conjunto de conexión maestro/esclavo predefinido" de acuerdo con las secciones 3-6 de la "Biblioteca de redes CIP vol. 3.” Además, el software esclavo, con la ayuda de un "Administrador de mensajes no conectados" (UCMM), permite la configuración dinámica de múltiples canales de comunicación. También puede elegir entre varias posibilidades de combinación para sus datos de E/S y tres tipos de conexiones DeviceNet: "Polled-I/O", "Bit-Strobed-I/O" y "COS/Cyclic-I/O". También está equipado con una tabla de imagen de datos de E/S de 2 kByte. Reconoce todos los módulos periféricos conectados y asigna a cada módulo las entradas/salidas de la tabla de imagen de proceso. Gracias a TB20-ToolBox, es fácil configurar el sistema y los distintos parámetros del módulo y transferirlos al acoplador.

Los módulos se pueden reemplazar durante el funcionamiento (intercambio en caliente) Fuente de alimentación de 24 V CC Fuente de alimentación integrada para alimentar módulos periféricos (2,5 A) Suministra el voltaje de E/S del sistema (24 VDC) Puerto de dispositivo USB para diagnósticos en línea, configuración de parámetros, instalación y actualizaciones de firmware con "TB20 ToolBox" Simulación de TB20 ToolBox para la puesta en marcha del sistema de E/S sin un controlador de nivel superior para probar la funcionalidad (comprobación de E/S) servidor del grupo 2 compatible con UCMM Polled, Bit-Strobe, COS/Conexiones cíclicas Admite mensajes de conjunto de conexión sin conexión, latido del dispositivo y apagado del dispositivo La ID de MAC y las tasas de transferencia se pueden configurar mediante software y hardware (interruptor DIP) Admite 125, 250 y 500 kbps Hasta 64 módulos TB20 1024 bytes de datos de entrada / 1024 bytes de datos de salida 120 bytes de datos de parámetros por módulo Posibilidad de configuración con Rockwell RSNetWorx© mediante mensajes explícitos Es posible leer el estado del acoplador mediante mensajes explícitos Seis LED, cuatro de ellos bicolor (tres LED DeviceNet y uno específico de TB20) Ofrece un conector de estilo abierto
