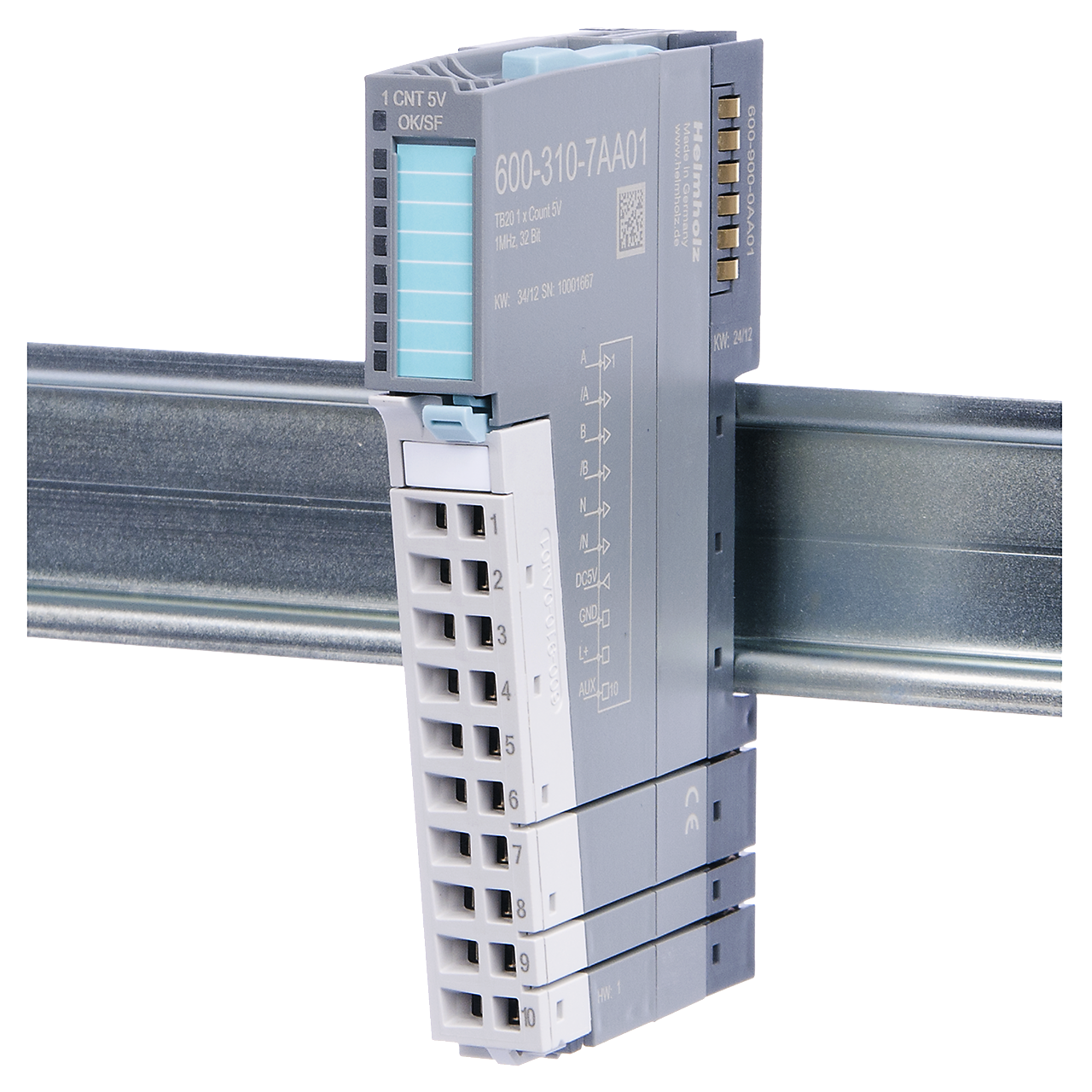

El módulo contador detecta los flancos de las señales de 24 V como impulsos. Los impulsos se pueden contar o convertir en frecuencia, velocidad de rotación o período. El módulo de contador cuenta con una entrada adicional de 24 V y una salida de 24 V para una respuesta directa a pulsos de inicio y cambios rápidos de estado del sistema. Modos de captura Pulso y dirección Codificador rotatorio con evaluación doble Codificador rotatorio con evaluación cuádruple Métodos de conteo Conteo continuo Conteo de una sola vez Conteo periódico Modo de medición Medición de frecuencia Medición de velocidad de rotación Medición de período Sincronización Apagado Solo una vez Periódico

contador de 32 bits Hasta 4 MHz (evaluación cuádruple) Admite codificadores incrementales de 5 V (RS-422) Entrada de índice Suministro de 5 V para sensores Filtros: 50 kHz | 100kHz | 500kHz | 1 megaciclo Límites para contador y lecturas medidas Frecuencia de actualización / tiempo promedio para el modo de medición 8 bytes de datos de entrada (recuento y estado) 8 bytes de datos de salida (conteo preestablecido y comandos)
