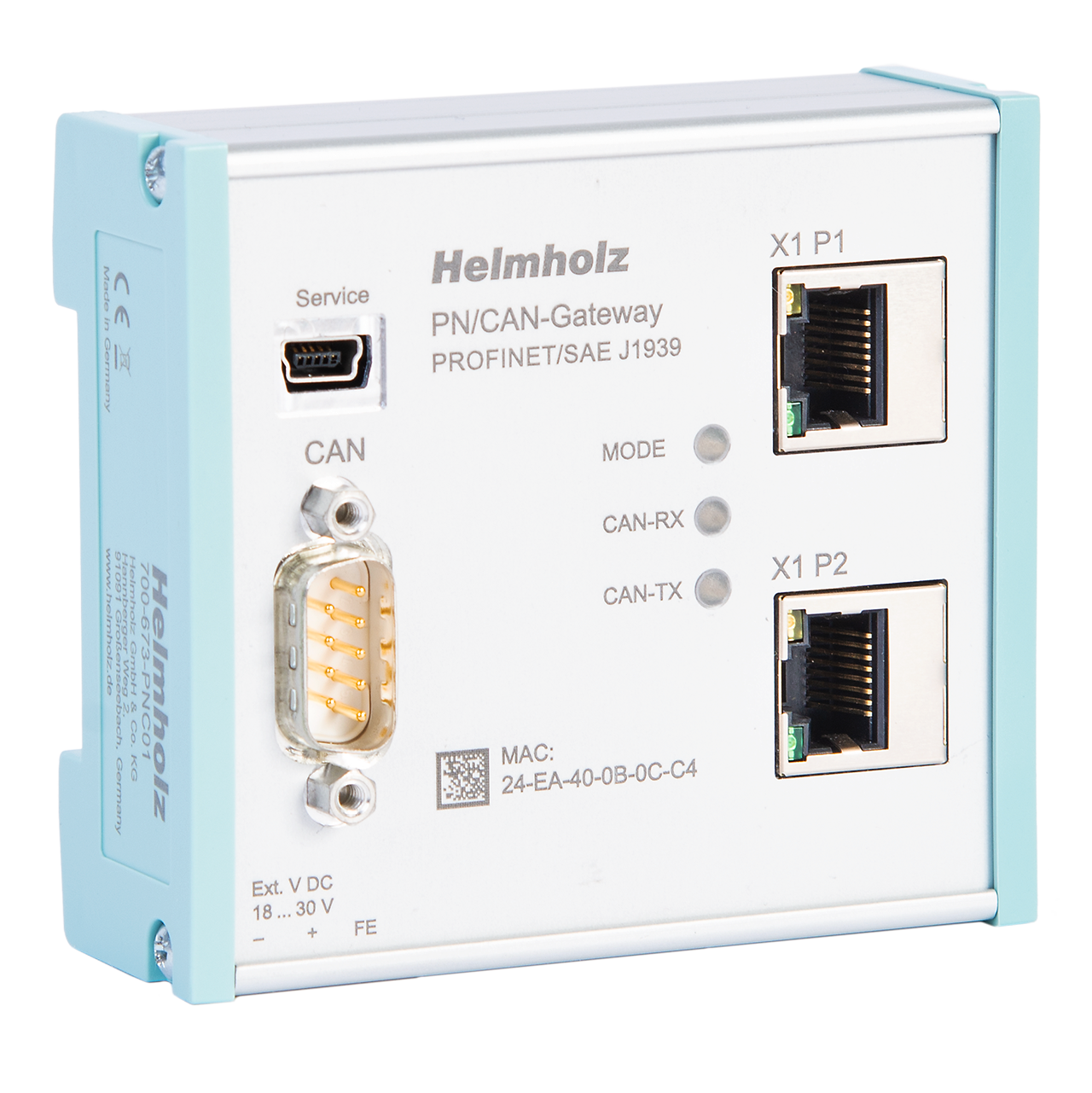

La puerta de enlace PN/CAN SAE J1939 se puede utilizar como un dispositivo SAE J1939 completo o para simular y diagnosticar una red SAE J1939. Los datos de los grupos de parámetros (PGN) se pueden intercambiar directamente en el área de datos de E/S del PLC. La puerta de enlace está completamente configurada con la ayuda de un GSDML a través de la configuración PROFINET y no requiere ningún software adicional. La dirección de origen (SA) se puede ajustar libremente. Los mensajes de uno o varios paquetes están disponibles gratuitamente en comunicación directa y como solicitudes. Además, el dispositivo se puede utilizar como participante pasivo para la lectura transparente de mensajes PGN de ??una red SAE J1939. Las características MRP (redundancia de medios), así como amplias funciones de diagnóstico y una interfaz para el diagnóstico en línea completan las características de rendimiento de la puerta de enlace PN/CAN.

Dispositivo SAE J1939 completo Protocolos de difusión y TP Admite formato PDU1 (DA dinámico) y formato PDU2 (extensiones de grupo) Los motivos de cancelación del protocolo se pueden leer directamente en el área de entrada Prioridad configurable y EDP Nombre de dispositivo configurable que incluye el bit con capacidad de dirección arbitraria SA/DA definible dinámicamente Respuestas automáticas a solicitudes de los PGNs parametrizados Solicitudes PGN para respuestas únicas y múltiples (por ejemplo, diagnósticos) Envío cíclico y recepción con control de tiempo de PGN de ??paquete único y paquete múltiple con tiempos configurables Envío de PGN activado por eventos Acceso al protocolo SAE J1939 transparente Hasta 1420 bytes de entrada y 1420 bytes de datos de salida en PROFINET Redundancia de medios PROFINET (cliente MRP) Configuración mediante archivo GSDML No se requiere software de configuración ni bloques de manejo adicionales Interfaz de dispositivo USB para diagnóstico en línea y actualización de firmware
