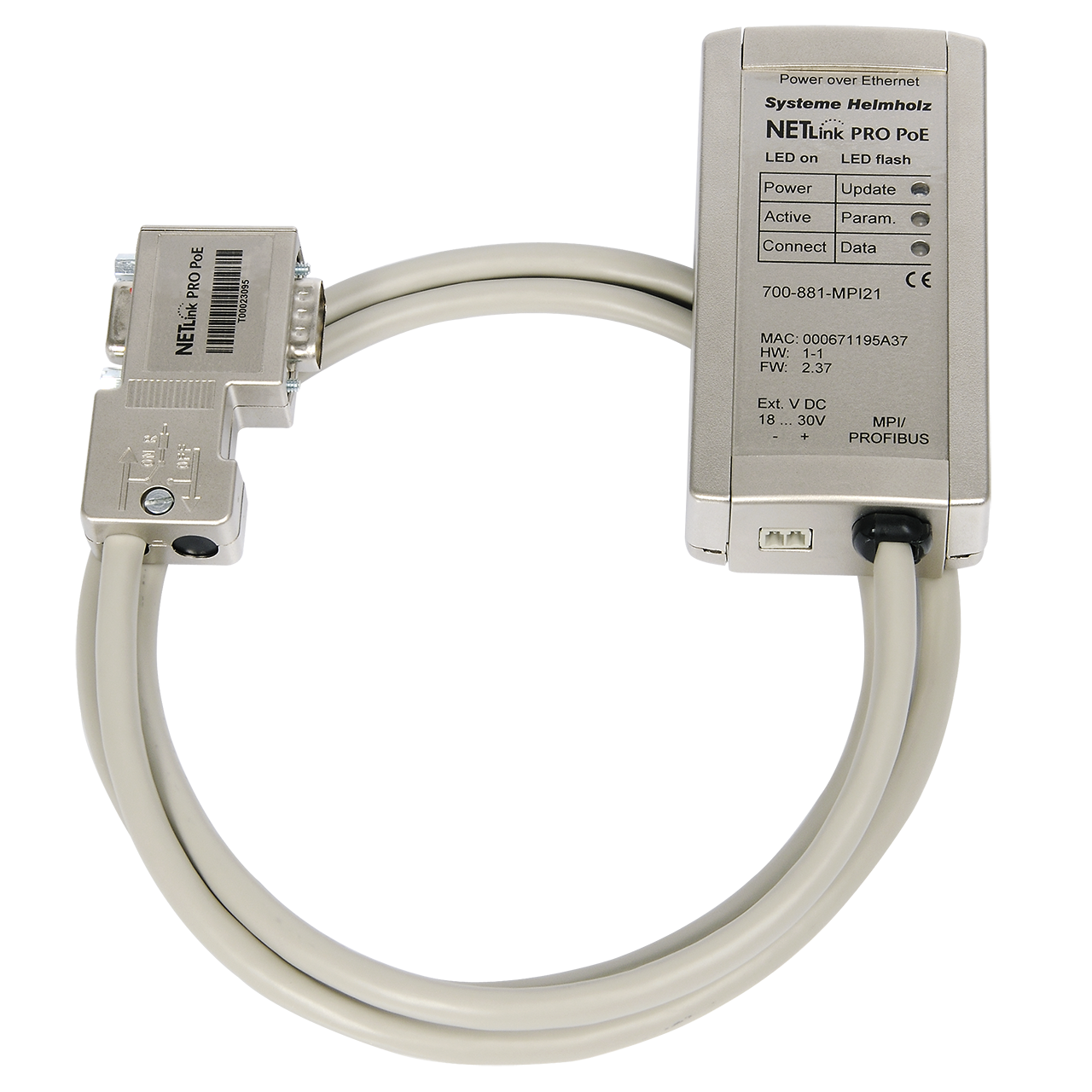

Los dispositivos de la familia NETLink se utilizan para programar, configurar y visualizar PLC S7. En general, es posible la conexión a cualquier conexión MPI/PROFIBUS del sistema de bus o directamente a las interfaces de participantes activos y pasivos. El enchufe PG integrado en la carcasa del conector permite conectar dispositivos adicionales. La interfaz web integrada ofrece funciones de parametrización, diagnóstico y seguridad y el usuario puede utilizar nuestro software de diagnóstico gratuito SHTools, p. B. Realizar actualizaciones de firmware automáticamente. La última versión está disponible para descargar. Obtiene su tensión de alimentación a través de la CPU del automatismo o, opcionalmente, a través de un cable de red de 24 V CC o CAT5 alimentado externamente mediante una fuente de alimentación PoE. El NETLink PRO PoE permite la conversión de TCP/IP a MPI/PPI/PROFIBUS con un máximo de 32 canales de conexión abiertos simultáneamente. Con la operación de maestro único conmutable, los participantes de bus pasivos pueden ser direccionados. La integración de aplicaciones SCADA, HMI y OPC es posible a través del extendido protocolo ISO on TCP (RFC 1006). Las aplicaciones son reconocidas y reenviadas automáticamente por NETL ink® PRO PoE.

RFC 1006 (ISO sobre TCP) Comunicación de CPU a CPU (con S7-300* y S7-400*) Compatibilidad con todas las herramientas de ingeniería habituales de S7 Asignación dinámica de direcciones usando DHCP Funciones de seguridad para asegurar el acceso TCP/IP Protección contra escritura de PLC conmutable Hasta 16 conexiones TCP Hasta 32 conexiones MPI/PROFIBUS Configuración sencilla a través de la interfaz web Observar variables en la ventana del navegador Soporte de parametrización de esclavos Aislamiento galvánico a MPI/PPI/PROFIBUS MPI/PPI/PROFIBUS de 9,6 kbit/s a 12 Mbit/s Para S7-200*, S7-300*, S7-400* Dispositivo alimentado (PD) según los estándares IEEE 802.3af (POE) e IEEE 802.3at (POE+)
