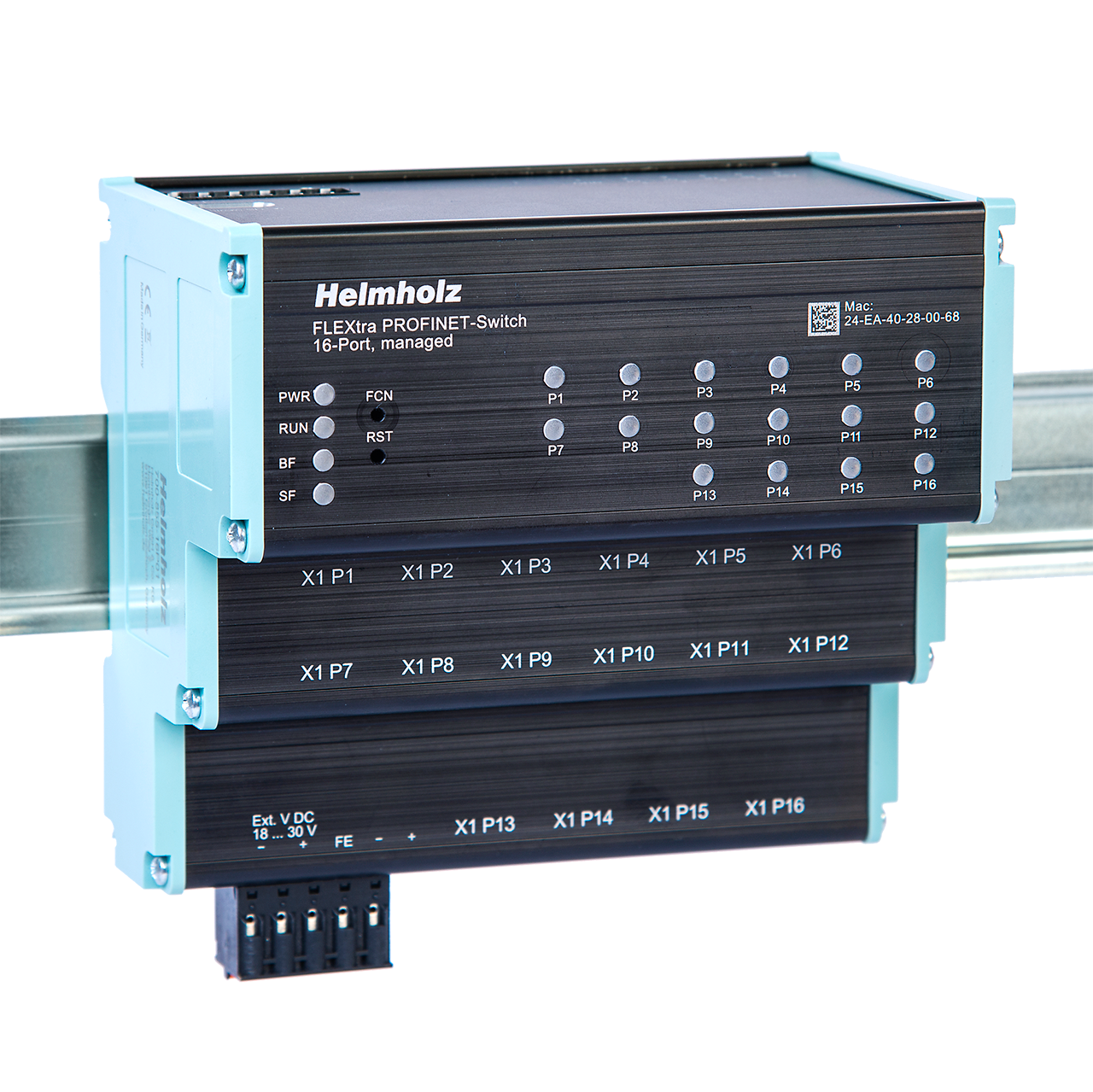

El conmutador FLEXtra PROFINET gestionado de 16 puertos se puede utilizar para interconectar componentes PROFINET con 100 Mbit/s, así como nodos Ethernet con hasta 1000 Mbit/s. Por lo tanto, es posible la comunicación desde el nivel de control y la máquina o la combinación de componentes Ethernet y PROFINET en un conmutador. Siempre se garantiza la priorización de PROFINET según la clase de conformidad B de los componentes de la máquina. Una de las funciones más importantes de un conmutador PROFINET es la priorización del tráfico de telegramas PROFINET en la red de máquinas. El conmutador administrado puede distinguir si el telegrama es una solicitud web, una transferencia de archivos FTP, un flujo de medios o un telegrama PROFINET. En caso de una alta carga de transmisión, los telegramas importantes pueden priorizarse para evitar pérdidas de telegramas de los componentes de la máquina. Los protocolos PROFINET admitidos, como LLDP, DCP o alarmas de diagnóstico, se pueden parametrizar y administrar fácilmente. Además de PROFINET, funciones como SNMP, NTP, VLAN, duplicación de puertos, mapeo de QoS/CoS y amplias estadísticas están disponibles para administrar la red Ethernet. Si es necesario, la configuración se puede guardar en una tarjeta SD o cargar para la puesta en marcha. El diseño práctico con la disposición inteligente de los conectores Ethernet ahorra espacio en el armario de distribución. Los LED de estado en la parte superior del conmutador FLEXtra PROFINET, que siempre están claramente visibles, permiten un diagnóstico sencillo incluso cuando está completamente cableado. Además, el conmutador FLEXtra PROFINET admite control de puertos a través de entradas e indicación de estado de puertos a través de salidas. Los bits de la imagen PROFINET-IO del interruptor se pueden utilizar como entradas y salidas, así como 4 entradas digitales y 2 salidas digitales con 24 V. La asignación y la función de las entradas y salidas se pueden configurar a través del archivo GSDML. Ventajas técnicas al usar un PROFINET-Switch Priorización de tramas PROFINET Asignación de una configuración a través del nombre del dispositivo Detección de vecindario Intercambio de dispositivos sin dispositivo de programación redundancia de anillo Cada puerto se puede activar o desactivar Mensajes de diagnóstico para problemas de red Datos de identificación y mantenimiento

Conformidad PROFINET Clase B Integración en la red de automatización con archivo GSDML Configuración y diagnóstico rápidos y sencillos a través de PROFINET e interfaz web LLPD, DCP, SNMP, alarmas de diagnóstico Redundancia de medios: cliente MRP Duplicación de puertos Estadísticas de red (tramas y errores) Conmutador administrado con 16 puertos RJ45 de 100 Mbps
