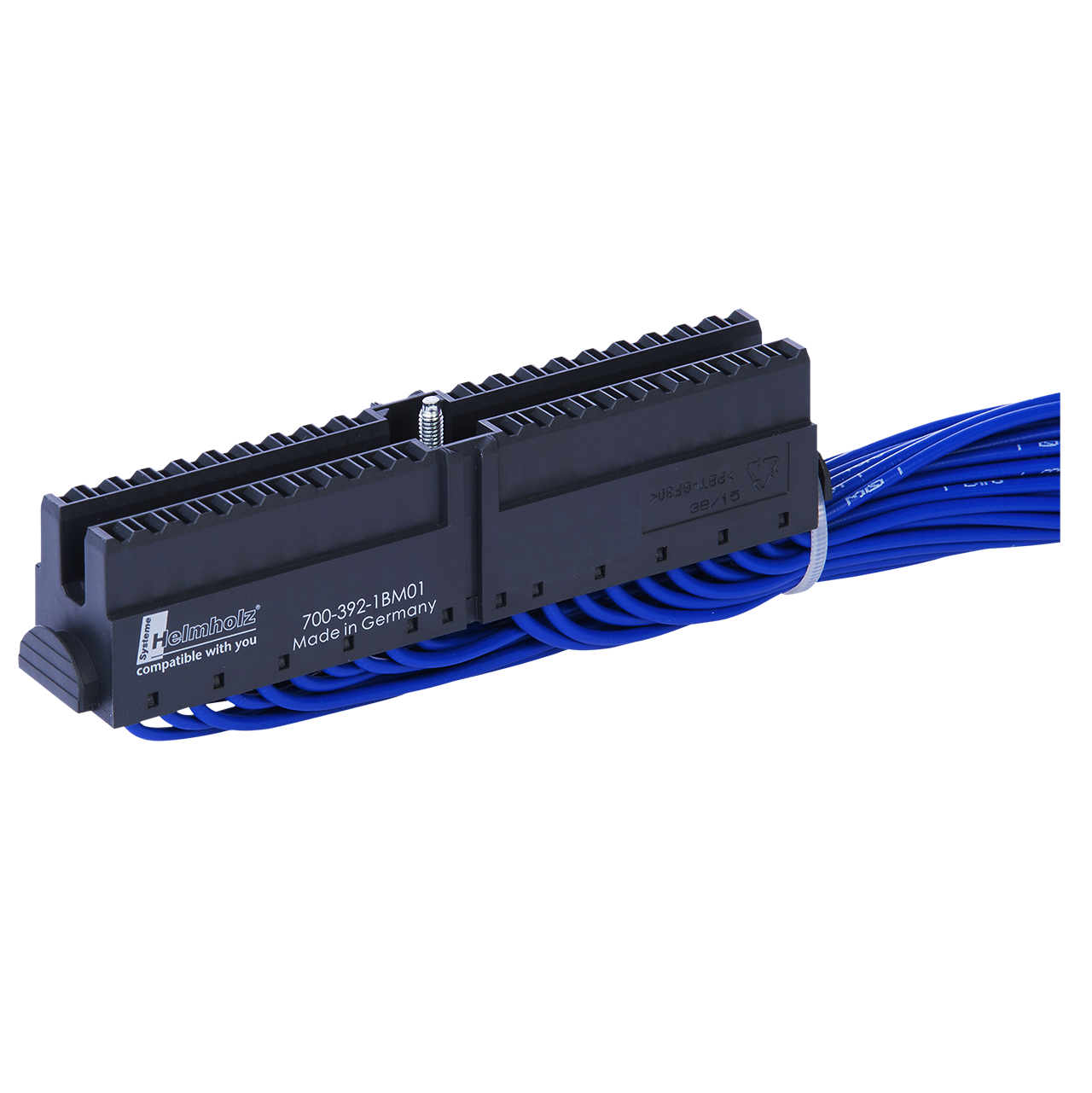

El volumen de suministro ya incluye el conector frontal adecuado para el cableado y un módulo base. El módulo dispone de 8 salidas digitales high-feature con una potencia de salida de hasta 700mA. La indicación de estado de las salidas se señaliza en el módulo a través de LED verdes y rojos. También hay monitorización y diagnóstico de la tensión de carga de 24 V, sobretemperatura y monitorización de cortocircuito a tierra para cada canal. La información de estado del canal se puede leer en el PLC a través de la imagen de entrada.

Tensión de salida de 24 V CC Corriente de salida de 700 mA por canal Un LED azul indica el estado de funcionamiento del módulo Los LED verdes/rojos indican el estado de salida Vigilancia y diagnóstico de la tensión de carga de 24 V Supervisión y diagnóstico de cortocircuito a GND para cada canal individual Información de estado del canal en la tabla de imágenes de entrada Extensión de pulso 5 ms ... 1275 ms Detección de sobretemperatura 8 salidas, aisladas eléctricamente del bus de fondo
